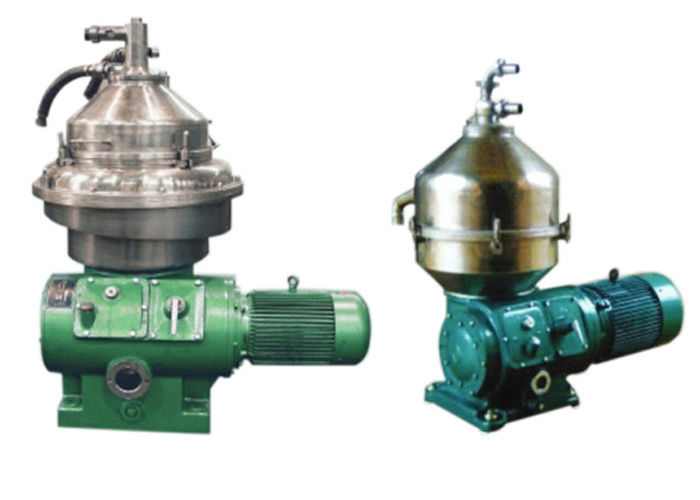

مدل PBDSD30 سانتریفیوژ پیستون دیفرانسیل دیفرانسیل جداکننده دیافراگم
شرح
1. جداسازی متیل استر و گلیسیرین / کاتالیزور / صابون / متانول
2. شستن متیل استر
3. جداسازی اسید های چرب از گلیسیرین
PBDSD30 آخرین تحولات در ساخت سانتریفیوژ را شامل می شود. سانتریفیوژ مخصوصا برای تولید بیودیزل طراحی شده است و به ویژه در جداسازی گلیسرول از متيلسترها پس از واکنش های استرپتوزیلی و ترانس اکسیداسیون مناسب است. طراحی مطابق با تعدادی از دستورالعمل های GB JB / T8103 (استانداردهای ملی) مطابق با دستورالعمل های کلی طراحی فرم ساز است.
نمودار جریان فرآیند
مشخصات
پارامتر مدل | PBDSD30 |
ظرفیت | 1500 تا 2500 لیتر / ساعت |
فاصله زمان و فاصله | افسانه 0.1-0.9 ثانیه چرخه 1-240 متر |
سرعت موتور | > 7600 دور در دقیقه |
مدل موتور | 1460 دور در دقیقه |
مدل موتور و قدرت | YZC160M-4 11Kw |
زمان شروع | 6 ~ 10 دقیقه |
توقف زمان بدون ترمز | ≤40 دقیقه |
فشار ورودی | 0 ~ 0.1mpa |
بیرون فشار | 0 ~ 0.3mpa |
عملیات فشار آب | 0.2mpa≤p≤0.45mpa |
سر و صدا | ≤76dB |
لرزش | ≤ 1.8mm / s |
وزن ناخالص | ~ 900 کیلوگرم |
ابعاد (L × W × H) | 1600 × 1100 × 1400 |
1. ظرفیت واقعی بستگی به مواد خوراکی و تقاضای جداسازی دارد
2. مطابق با GB10897، GB10898، JB / T7231-94
اصل کار
شکل 1 نشانگر دیسک را نشان می دهد.
جریان محصول از طریق لوله تغذیه (1) به داخل کاسه و به فاز های مایع نور و سنگین در ستون دیسک (11) جدا می شود. فاز مایع نور به مرکز کاسه از جایی که توسط پمپ سانتریفیوژ تخلیه می شود (6) جریان می یابد. فاز مایع سنگین تحت فشار به پمپ سانتریفیوژ منتقل می شود (7).
مواد جامد جدا شده در فضای نگهداری رسوب (8) از جایی که آنها فورا در فواصل دوره ای از طریق بنادر (10) با استفاده از پیستون کشویی هیدرولیکی (9) بیرون می آیند، در نتیجه مایع بسته شدن از طریق دریچه عبور می کند. چرخه خروج از طریق واحد کنترل آغاز می شود.
طراحی نصب
داده های حمل و نقل (تقریبی)
سانتریفوژ شامل کاسه و موتور 850 کیلوگرم |
وزن کاسه 350 کیلوگرم |
وزن ناخالص 1200 کیلوگرم |
حجم 6.5 متر مکعب |
